對于專業的網絡綜合布線人而言，安裝使用網絡配線架是小意思，而對于哪些初級入門的小白而言，對于網絡配線架可能分都分不清哦，本次將通過以英曼24口90°網絡配線架為例，從網絡配線架的分解圖、 規格詳解及安裝步驟幾個方面來詳細介紹。

24口-網絡配線架如圖所示：

現在目前使用的網絡配線架主要有超五類、六類、超六類這三類。在傳統的技術上改革創新增加了防塵門及扎線扣。防塵門主要作用是保護插芯，屏蔽干擾，抗氧化，有效保護觸接性能；扎線扣主要采用是專利創新扎線扣，便捷扎線，堅固可靠不脫落。

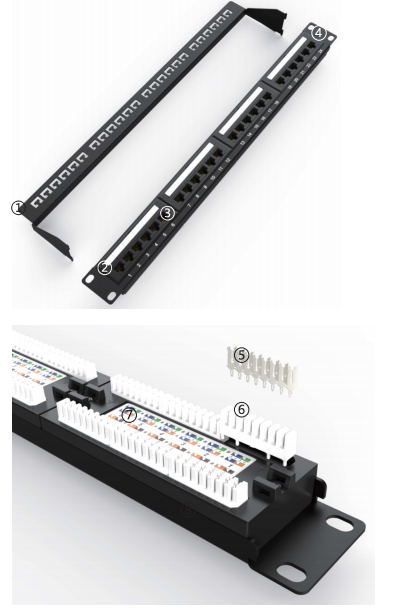

24口-網絡配線架分解：

● 后托架固定網線
　　● 透明片標識
　　● RJ45接口
　　● 固定螺絲孔*4
　　● 磷青銅打線刀
　　● IDC端子座
　　● 線位貼

網絡配線架-規格介紹：

網絡配線架最重要是材質的使用，不是簡單的一句采用冷軋鋼板就結束了的，詳解的介紹采用的是全新聚碳酸酯（PC），PCB線路板采用FR-4.0，鐵件主體采用SPCC冷軋加厚鋼板，外加烤漆工藝；導體規格采用26AWG-22AWG；組件材料均滿足ROHS環保指令要求；用途：兼容所有RJ45接口網線、電腦、交換機等網絡數據鏈接；適用場所為工業/數據中心/辦公室場所/樓宇/船舶/航天/家庭等網絡。

網絡配線架-安裝方式：

準備工作：配線架、扎帶、剪線鉗、打線刀；

1，在網線2cm處用打線刀剝?nèi)ネ馄ぃサ翡X箔，將里面的地線捋到另一邊；

2，用剪線鉗剪去網線中間的十字骨架

3，將網線按線位貼顏色分類；

4，將配線架后托架取下，以方便后續操作；

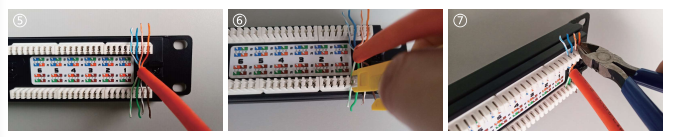

5，按照568A/568B線序顏色指示用手將對應顏色網線壓入線槽中（圖示的是568A壓線方法）；

6，將已放好的網線用打線刀壓線端用力一一對應壓入端子座；

7，壓緊網線后，用剪線鉗剪去多出的部分完成打線；

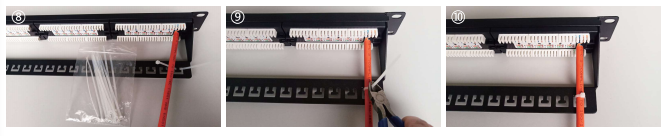

8，把后托架裝上，并取出一根扎帶，如下圖所示，綁在T型以固定網線；

9，固定好網線，鎖緊扎帶，并用剪線鉗剪去多出的部分；

10，完成安裝，依次方法鏈接其他2，3跟網線。
